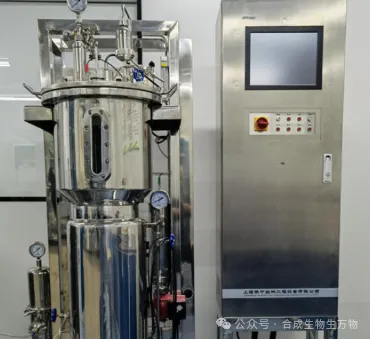

自吸式发酵罐

一、自吸式发酵罐的结构特点：

1 整体结构设计

自吸式发酵罐由罐体、吸气搅拌叶轮、导轮、传动装置及辅助部件构成，整体呈圆柱形，高径比（H/D）通常为3-5，以优化负压形成与液体循环效率。其结构特点包括：

• ‌无外部气源‌：通过叶轮旋转形成负压吸入空气，省去空压机系统，降低设备投资30%。

• ‌吸气搅拌叶轮‌：核心部件为带中央吸气口的特殊叶轮，叶片呈放射状或三棱叶形，直径与罐径比为1/3-1/2，确保高效吸气与混合。

• ‌导轮设计‌：位于叶轮下方，起导向与增强吸气作用，使吸入的空气与发酵液充分混合。

• ‌模块化布局‌：传感器（溶氧、pH、温度）集成于罐体侧壁，消泡装置位于罐顶，便于清洗与维护。

2 核心部件功能

2.1 吸气搅拌叶轮

吸气搅拌叶轮是自吸式发酵罐的核心部件，其功能包括：

• ‌负压形成‌：叶轮高速旋转时，叶片排开周围液体，在背部形成真空区，将空气通过中央吸气管吸入罐内。

• ‌气液混合‌：吸入的空气与发酵液在叶轮末端充分混合，气泡被剪切分散为微米级，溶氧效率显著提升。

• ‌材质选择‌：采用316L不锈钢或陶瓷，耐腐蚀且适应高温高压灭菌环境。

2.2 导轮

导轮位于叶轮下方，其功能包括：

• ‌增强吸气‌：通过导流作用，使空气更均匀地进入叶轮，提高吸气效率。

• ‌促进混合‌：引导气液混合物沿特定路径流动，避免局部气液分离。

二、 自吸式发酵罐的工作原理：

1 工作流程概述

自吸式发酵罐的工作流程包括启动阶段、发酵阶段及终止阶段，核心环节为叶轮旋转形成负压吸入空气，实现气液混合与溶氧。

2 详细工作流程

1. ‌启动阶段‌：

• 培养液浸没叶轮，启动电机驱动叶轮旋转。

• 叶轮边缘形成负压区，外界空气经过滤器除菌后通过吸气管吸入罐内。

2. ‌发酵阶段‌：

• 气液混合物在叶轮周围充分混合，气泡被剪切分散为细小气泡，溶氧效率提升。

• 温度通过夹套或外循环热交换器调节，控制精度±1℃。

• pH通过酸碱自动调节系统维持稳定，范围6.5-7.5。

3. ‌终止阶段‌：

• 停止电机，发酵液温度降至10℃以下。

• 产物通过离心或过滤分离，罐体清洗后备用。

3 工作原理优化策略

• ‌叶轮转速控制‌：根据菌种代谢需求调整转速，避免过度剪切导致细胞损伤。

• ‌在线监测系统‌：实时反馈溶氧、pH数据，自动调节转速与补料速率。

三、 自吸式发酵罐的应用场景：

1 乳制品生产

• ‌应用‌：酸奶、奶酪发酵。

• ‌优势‌：低剪切力保护乳酸菌活性，溶氧效率高促进菌体生长。

2 制药行业

• ‌应用‌：抗生素、酶制剂生产。

• ‌优势‌：无菌控制严格，避免染菌风险，符合GMP标准。

3 生物工程领域

• ‌应用‌：单细胞蛋白、酵母培养。

• ‌优势‌：节能环保，能耗较传统发酵罐降低50%，适合大规模生产。

4 食品工业

• ‌应用‌：醋、酱油酿造。

• ‌优势‌：结构简单，维护成本低，清洗方便。

  价格参考:

实验室级别‌：适用于科研或小试，价格多在0.6万-1万元‌

‌小型种子罐‌1000L-3000L酵母种子发酵罐）：价格约1万-3万元，常用于菌种扩大培养‌

‌中型设备‌（如5000L-10000L液态深层发酵罐）：价格范围4万-8万元，可用于食醋、酱油等食品发酵‌

‌大型设备‌（如10000L以上全自动循环发酵罐）：价格多在9万-12万元，具备智能控温、连续发酵等功能，适合规模化生产‌

总结：

   自吸式发酵罐通过叶轮旋转形成负压吸入空气，实现了高效溶氧与低能耗，其结构设计、工作原理及应用场景共同支撑了微生物发酵的高效与稳定。未来发展方向包括：

• ‌智能化控制‌：结合AI算法优化转速与温度参数。

• ‌新型材料应用‌：采用陶瓷涂层提升叶轮耐腐蚀性。

• ‌模块化设计‌：便于快速更换核心部件，适应多品种生产需求。
