流化床发酵设备

一、流化床发酵设备概述：

流化床发酵设备是一种利用流体动力学原理实现微生物高效培养的生物反应装置。其核心特征是通过气体或液体的流动使固体颗粒处于悬浮状态，形成类似液体的"流化床"。这种技术最早应用于化工领域，20世纪后期被引入生物工程领域，现已成为现代生物处理工艺中的重要设备类型。

1.1 技术发展历程

流化床技术起源于1920年代的德国化学工业，1950年代开始应用于生物处理领域。我国于1980年代引进该技术，经过三十余年的发展，已形成完整的设备制造体系。与传统的固定床反应器相比，流化床设备具有传质效率高、处理量大、操作灵活等显著优势。

1.2 技术优势分析

流化床发酵设备的核心优势体现在：

• ‌高效传质传热‌：颗粒悬浮状态使传质系数提高3-5倍，传热效率提升40%以上

• ‌微生物活性增强‌：充足的氧气供应使微生物代谢速率提高30%-50%

• ‌操作灵活性‌：可通过调节流体速度控制反应进程，适应不同处理需求

• ‌处理能力扩展‌：单位体积处理量是固定床的2-3倍，特别适合大规模应用

二、 设备详细组成部分：

流化床发酵设备由主体结构、流体控制系统、监测系统等核心模块组成，各模块协同工作实现高效生物处理。

2.1 主体结构

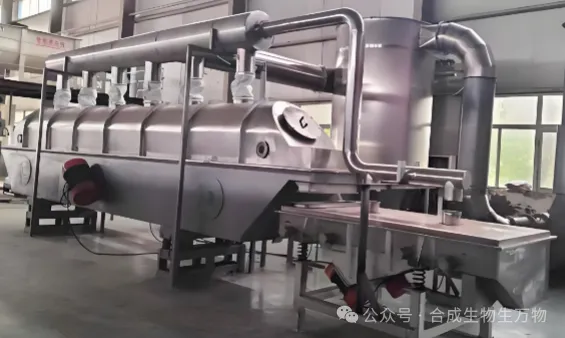

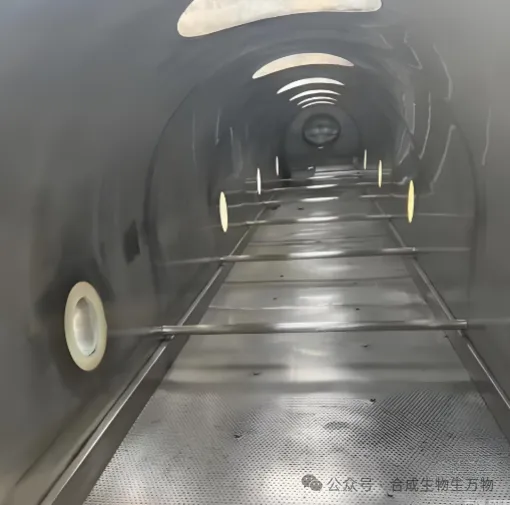

• ‌反应器主体‌：圆柱形或矩形结构，材质通常为不锈钢或玻璃钢，直径0.5-6米不等，高度3-15米。内部设置气体分布板，确保流体均匀分布。

• ‌气体分布系统‌：包括分布板、喷嘴等部件，材质为耐腐蚀合金。分布板开孔率通常为5%-15%，确保气体均匀通过。

• ‌分离装置‌：设置在反应器顶部，包括旋风分离器、挡板等，分离效率可达95%以上，有效防止颗粒流失。

2.2 流体控制系统

• ‌气体供应系统‌：由空压机、气体净化装置、流量计等组成。空压机功率根据处理规模配置，小型设备为5-15kW，大型设备可达75kW以上。

• ‌液体循环系统‌：包括水泵、管道、阀门等，实现营养液的循环补充。水泵扬程10-30米，流量0.5-5m³/h。

• ‌混合装置‌：机械搅拌或气流搅拌装置，确保颗粒均匀悬浮。搅拌功率一般为0.5-3kW。

2.3 监测与控制系统

• ‌温度控制系统‌：采用热电偶或红外测温仪，精度±0.5℃，配合加热/冷却装置实现温度控制。

• ‌pH监测系统‌：pH电极配合自动加酸/碱装置，控制精度±0.1pH单位。

• ‌溶解氧监测‌：DO传感器精度±0.1mg/L，与气体流量调节联动控制。

• ‌压力监测‌：压力传感器量程0-1MPa，精度±0.5%FS。

• ‌自动控制系统‌：PLC或DCS系统，实现参数自动调节和故障报警。

2.4 辅助系统

• ‌清洗系统‌：CIP清洗装置，包括清洗泵、管道、喷嘴等，实现设备自动清洗。

• ‌消毒系统‌：蒸汽或化学消毒装置，确保设备无菌状态。

• ‌数据记录系统‌：计算机数据采集系统，实现历史数据存储和趋势分析。

三、工作原理与技术特性：

流化床发酵设备的工作原理基于流态化技术，通过调节流体速度实现不同操作状态。

3.1 流态化原理

当流体速度超过临界值时，固体颗粒开始悬浮，形成流化床。操作状态分为：

• ‌固定床状态‌：流速低于临界值，颗粒静止

• ‌流化床状态‌：流速达到临界值，颗粒均匀悬浮

• ‌输送状态‌：流速超过颗粒沉降速度，颗粒被流体带走

3.2 操作特性

• ‌临界流化速度‌：取决于颗粒密度、粒径和流体性质，通常通过实验确定

• ‌床层膨胀‌：流化后床层高度增加，膨胀率一般为30%-100%

• ‌颗粒夹带‌：部分细颗粒被流体带走，需通过分离装置回收

• ‌气泡行为‌：气泡的形成、上升和破裂影响传质效率

3.3 技术参数

• ‌处理能力‌：0.5-50m³/h

• ‌氧气利用率‌：30%-60%

• ‌水力停留时间‌：2-24小时

• ‌污泥产率‌：0.3-0.6kgMLSS/kgBOD

• ‌能耗‌：0.5-2.5kWh/m³

四、 应用场景分析：

流化床发酵设备在多个领域展现广泛应用价值，特别是在有机废弃物处理和废水净化领域。

4.1 农业废弃物处理

• ‌畜禽粪便处理‌：处理规模5-200m³/d，COD去除率85%-95%，产气率0.3-0.6m³/kgVS

• ‌农作物秸秆处理‌：处理规模1-50吨/天，纤维素转化率70%-85%

• ‌综合应用案例‌：某大型养殖场采用300m³流化床设备处理畜禽粪便，年减排COD 1200吨，产沼气180万m³

4.2 有机废水处理

• ‌食品工业废水‌：处理规模50-5000m³/d，COD去除率90%-98%

• ‌制药废水‌：处理规模10-1000m³/d，特殊污染物去除率80%-95%

• ‌市政污水‌：处理规模500-50000m³/d，COD去除率85%-92%

4.3 工业应用对比

五、市场参考价格分析：

流化床发酵设备价格受处理规模、材质、配置等因素影响，呈现差异化特征。

5.1 价格影响因素

• ‌处理规模‌：规模越大，单位处理成本越低

• ‌材质选择‌：不锈钢设备价格高于碳钢设备30%-50%

• ‌自动化程度‌：全自动设备价格高于半自动设备40%-60%

• ‌品牌溢价‌：国际品牌价格高于国内品牌50%-100%

5.2 设备价格区间

• ‌小型设备‌（处理量<5m³/d）：价格5-15万元

• ‌中型设备‌（处理量5-50m³/d）：价格15-100万元

• ‌大型设备‌（处理量>50m³/d）：价格100-500万元

5.3 典型案例价格

• ‌10m³/d畜禽粪便处理设备‌：价格约25万元

• ‌100m³/d食品废水处理设备‌：价格约120万元

• ‌500m³/d市政污水处理设备‌：价格约350万元

总结：

   流化床发酵设备作为一种高效生物处理技术，在有机废弃物处理和废水净化领域具有广阔应用前景。随着环保要求的提高和生物技术的发展，该技术将在以下方面取得突破：

• 处理效率进一步提升

• 能耗进一步降低

• 智能化控制水平提高

• 应用领域进一步扩展

未来，流化床发酵技术将在可持续发展领域发挥更加重要的作用，为生态环境保护提供有力技术支持。
